VACUU·LAN® réseaux de vide
Alimenter plusieurs postes de travail avec une seule pompe à vide - c'est possible grâce à notre réseau de vide local VACUU·LAN.
Options d'alimentation en vide
Sélection de la pompe à vide
Adapté à vos besoins
Les paramètres de performance requis de la pompe à vide sont déterminés individuellement en fonction du type et du nombre d'applications à fournir. Nos pompes à membrane « chimie » VARIO régulent également le vide en fonction des besoins par le biais du débit maximal du moteur. La pompe est ainsi très silencieuse, la consommation d'énergie et les vibrations sont réduites et la durée de vie des membranes est prolongée.

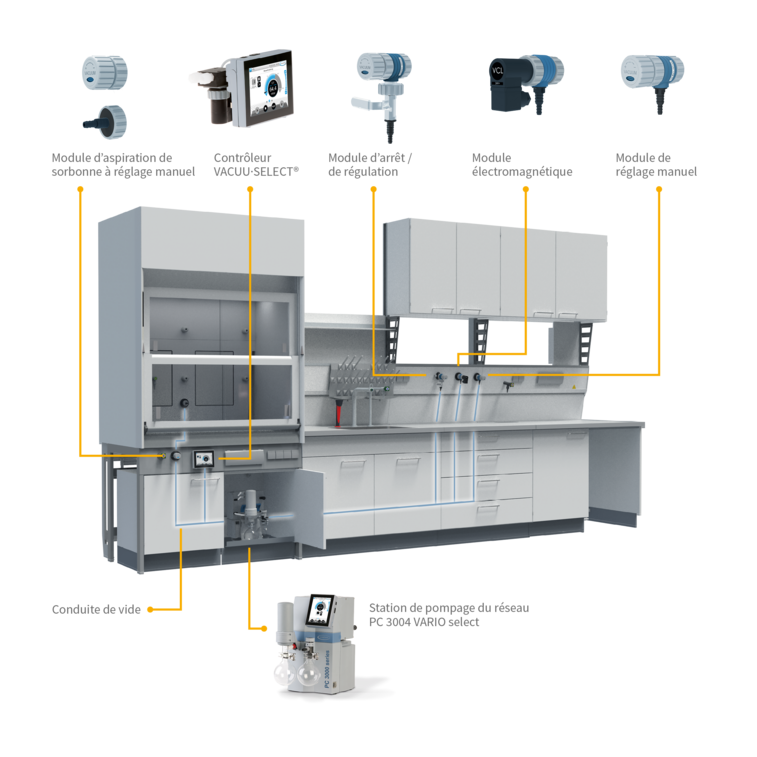

Modules
pour l'alimentation et le régulateur de vide
Vous déterminez les fonctions souhaitées pour les différents postes de travail. Vous avez le choix entre une commande manuelle ou électronique via un régulateur de vide. Les modules sont faciles à nettoyer et des clapets anti-retour intégrés empêchent la contamination entre les différentes applications.
Tuyaux et installation
Facile et flexible
Le VACUU·LAN peut être installé dans des laboratoires existants ou intégré dans un nouveau mobilier de laboratoire. Le raccordement peut se faire sur la face avant du mur ou être intégré. Les tuyaux et raccords résistants aux produits chimiques permettent de mettre en place rapidement un système de vide sans fuite. Grâce au principe modulaire, vous pouvez facilement étendre le système ultérieurement.
University of Liverpool uses innovative VACUU·LAN® solution
University of Basel relies on VACUUBRAND for vacuum supply
Laboratory planning and user requirements
FAQ
Avec une alimentation centrale en vide, également appelée réseau de vide centralisé, tous les postes de travail d'un bâtiment sont alimentés par une grande pompe à vide centrale. Cependant, les réseaux centralisés présentent un certain nombre d'inconvénients dans le travail quotidien. Il est difficile d'éviter les interférences mutuelles et la contamination par des gaz refoulés dans ces systèmes. Cela perturbe non seulement le déroulement des processus, mais peut également entraîner des risques pour la sécurité, tels que la formation de mélanges explosifs ou la libération de matières infectieuses. En outre, ces pompes sont souvent surdimensionnées car elles doivent être conçues pour fonctionner au maximum des capacités. Si l'on tient compte du fait que la pompe fonctionne 24 heures sur 24, il en résulte des coûts d'investissement et d'énergie inutilement élevés.
Dans un réseau de vide local, la pompe à vide n'alimente qu'un certain nombre de postes de travail dans une pièce. Les inconvénients susmentionnés d'une alimentation centrale en vide sont évités. Par rapport à une alimentation individuelle des postes de travail, où chaque poste de travail est équipé de sa propre pompe, les coûts d'entretien des appareils, la consommation d'énergie ainsi que le coût d'acquisition peuvent être réduits. Dans le même temps, les émissions sonores et l'encombrement sont moindres, car il faut beaucoup moins de pompes pour le travail quotidien.
Le réseau de vide VACUU·LAN est adapté aux applications dans la plage de vide grossier jusqu'à environ 1 mbar. Dans les plages de vide inférieures, les solutions mono-poste sont la règle, car sinon les pertes en termes de vide limite sont trop importantes.
Les solutions mono-poste sont également avantageuses si les exigences en matière de régulateur de vide précis sont très élevées ou si vous souhaitez utiliser la fonction d'évaporation automatique d'une pompe à membrane VARIO.
La tuyauterie et les accessoires sont résistants aux produits chimiques. En combinaison avec une pompe à vide résistante aux produits chimiques, le VACUU·LAN est idéal pour les applications avec des fluides corrosifs.
L'équipement d'un laboratoire avec le VACUU·LAN est très facile à mettre en place. Grâce à différentes bases de montage, le VACUU·LAN peut être monté de manière visible sur le mur ou intégré dans le mobilier du laboratoire. Le système peut être facilement étendu. Si les exigences changent, les appareils à vide peuvent être adaptés individuellement.
Grâce au système modulaire individuel et spécifique au laboratoire, VACUU·LAN offre exactement la bonne solution pour chaque laboratoire.
Les réseaux de vide ne devant être utilisés que pour des applications dans la plage de vide approximatif jusqu'à 1 mbar, les pompes à membrane chimie sont idéales. Elles fonctionnent sans huile et offrent une excellente résistance aux produits chimiques et une grande longévité. Les pompes à membrane " chimie " sont disponibles dans différentes classes de performance et atteignent un débit maximal de 20 m3/h. Cette diversité permet d'adapter parfaitement le choix de la pompe à vide au type et au nombre d'applications.
Les pompes à membrane VARIO offrent des avantages particuliers pour les réseaux de vide, car elles régulent le vide en fonction des besoins via la vitesse du moteur. De cette manière, la pompe à vide adapte toujours ses performances à l'opération en cours dans le laboratoire. La pompe est ainsi très silencieuse, la consommation d'énergie et les vibrations sont réduites et la durée de vie des membranes est prolongée.
Le vide limite et le débit maximal requis de la pompe à membrane chimie dépendent du type et du nombre d'applications. Nos experts se feront un plaisir de vous conseiller sur le choix optimal de la pompe pour répondre à vos besoins.
Avec la régulation classique à deux points, une vanne de la conduite d'aspiration est commutée pour maintenir le vide dans la plage de pression cible. Les pompes à membrane VARIO régulent le vide avec précision par le biais de la vitesse du moteur. Cette régulation plus précise permet d'obtenir des taux d'évaporation optimaux et des temps de traitement jusqu'à 30 % plus courts. Elle rend également la pompe très silencieuse, réduit la consommation d'énergie et les vibrations et prolonge la durée de vie des membranes.
Un condenseur de vapeur (EK) à la sortie permet une récupération des solvants à près de 100 %. Un séparateur (AK) à l'entrée protège la pompe en collectant les condensats et en retenant les gouttelettes et les particules.
